Sprinkler incendie : fonctionnement, normes et obligations en Belgique
Un sprinkler incendie est une tête d'extinction automatique à eau, montée sur un réseau de tuyauteries qui couvre tout le bâtiment. Chaque tête s'ouvre seule quand la chaleur fait éclater son ampoule, et elle arrose la zone où le feu démarre. En Belgique, la norme en vigueur est la NBN EN 12845:2015+A1:2020, et l'assureur peut demander la CEA 4001 ou les fiches FM Global ; la loi impose le sprinklage dans quelques cas précis, l'assureur peut l'exiger ailleurs.
Sprinkler incendie
Sprinklage : ce que recouvre le mot en Belgique
Un sprinklage est une installation fixe d'extinction automatique à eau, installée à demeure dans un bâtiment. L'ANPI, l'association belge pour la protection contre l'incendie et le vol, la décrit comme un système qui utilise l'eau comme moyen d'action sur le feu, conçu pour détecter automatiquement un incendie au tout début de son développement puis, selon le type de sprinkler, pour le contrôler et le circonscrire ou pour l'éteindre. En Belgique, on parle volontiers de « sprinklage » pour l'installation entière et de « sprinkler » ou de « sprinkleur » pour la tête ; les textes officiels emploient ces trois mots. Concrètement, un réseau de tuyauteries calculées parcourt tout le bâtiment, avec des têtes montées à des distances et pour des surfaces prescrites, et un poste de contrôle le relie à une ou plusieurs sources d'eau fiables. Rien ne dépend d'une personne présente au moment du départ de feu : la chaleur suffit à ouvrir la tête. C'est ce qui explique la place que lui donnent les prescriptions des assureurs et, dans des cas précis, la réglementation belge.
Ampoule, orifice, déflecteur : le mécanisme d'un sprinkler
Au repos, le réseau attend. Les canalisations situées après le poste d'alarme sont remplies d'eau, d'air sous pression ou d'un gaz inerte, selon le type d'installation. Chaque tête est fermée par des pièces internes que retient une ampoule de verre remplie de liquide. Quand un feu chauffe l'air autour de la tête, ce liquide se dilate jusqu'à briser l'ampoule ; les pièces internes sont libérées et l'orifice s'ouvre au passage de l'eau. L'eau frappe alors le déflecteur, qui la répartit en un jet de gouttelettes sur la zone en feu. Seules les têtes que la chaleur atteint s'ouvrent, puisque chacune porte sa propre ampoule : les autres restent fermées. La tête ne distingue pas un feu d'une autre source de chaleur intense : c'est pour cela que le choix de sa température, traité plus bas, compte autant.

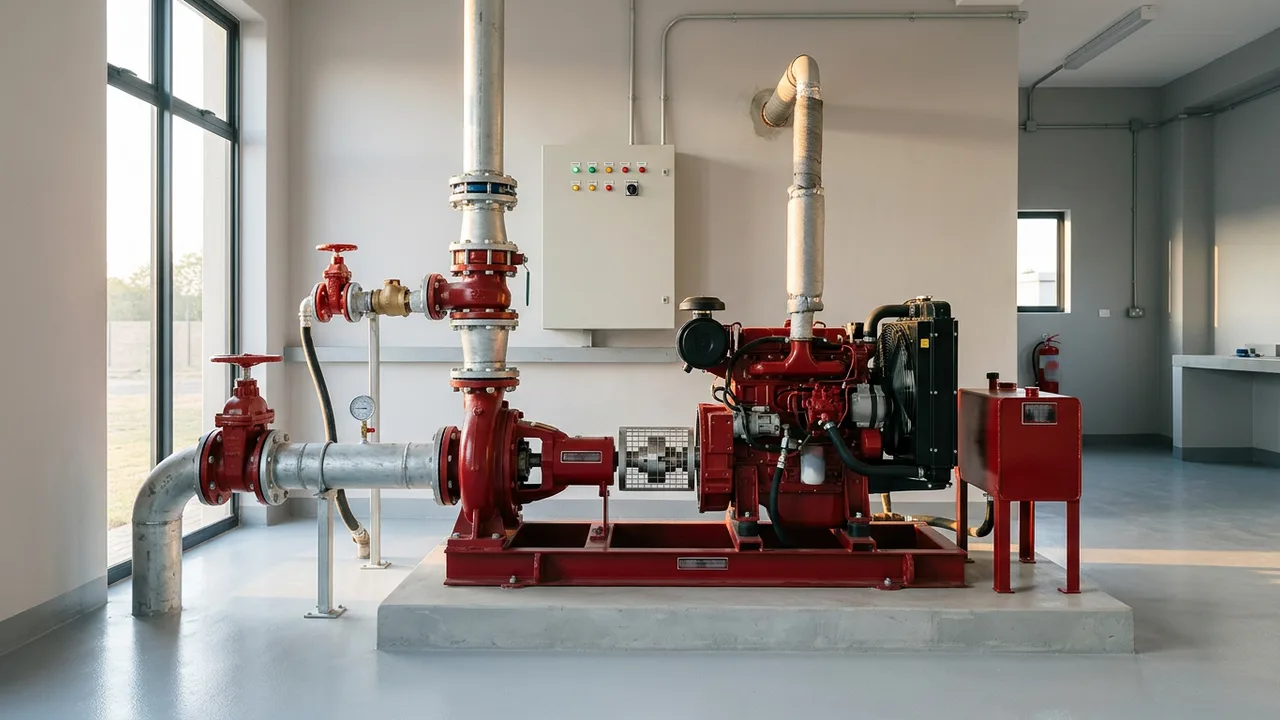

Après l'ouverture : alarme, fumées et pompes
L'eau qui se met à circuler fait réagir le poste de contrôle et son système d'alarme. Dans un bâtiment industriel sprinklé, la vanne d'alarme commande aussi l'évacuation des fumées et de la chaleur. Si la pression baisse dans le réseau, les pompes automatiques démarrent pour la maintenir. Le feu est ainsi attaqué là où il naît, sans attendre que quelqu'un le découvre, et le signal part en même temps vers ceux qui surveillent le bâtiment.
À quelle température une tête se déclenche-t-elle ?
La température d'ouverture se lit à la couleur de l'ampoule. La fiche technique du Viking VK354, un sprinkleur conventionnel à réponse rapide, donne cinq températures nominales : 57 °C pour une ampoule orange et 68 °C pour une rouge, dans la classe dite ordinaire ; 79 °C pour une jaune et 93 °C pour une verte, en classe intermédiaire ; 141 °C pour une bleue, en classe élevée. La même fiche fixe, pour chaque classe, la température ambiante à ne pas dépasser près de la tête : 38 °C pour l'ordinaire, 65 °C pour l'intermédiaire, 107 °C pour l'élevée. C'est cette ambiance qui guide le choix. Sous une toiture qui chauffe en été, près d'un four, d'une étuve ou d'un séchoir, une tête ordinaire risquerait de s'ouvrir sans feu : on passe alors à une classe supérieure. La couleur ne dit pas tout : d'autres modèles proposent d'autres températures, et deux têtes de même couleur réagissent plus ou moins vite selon qu'elles sont standard ou à réponse rapide. Les têtes relèvent de la NBN EN 12259-1, et la règle de conception fixe le type à retenir pour chaque zone du bâtiment.
Couleur de l'ampoule et température d'ouverture
Tableau 1 de la fiche technique Viking VK354 (fabricant). D'autres modèles proposent d'autres températures : la valeur exacte de chaque tête posée figure sur sa propre fiche.
Classe ordinaire
- Couleur de l'ampouleOrange ou rouge
- Température nominale57 °C ou 68 °C
- Ambiance maximale près de la tête38 °C
Classe intermédiaire
- Couleur de l'ampouleJaune ou verte
- Température nominale79 °C ou 93 °C
- Ambiance maximale près de la tête65 °C
Classe élevée
- Couleur de l'ampouleBleue
- Température nominale141 °C
- Ambiance maximale près de la tête107 °C
Quand le sprinkler est-il obligatoire en Belgique ?
La réponse courte : dans quelques cas fixés par la loi, et chaque fois que votre assureur l'exige. Il n'existe pas d'obligation générale de sprinkler un entrepôt ou un atelier. Le commerce de détail est le cas le plus net : l'article 52 du RGPT impose un réseau d'extinction automatique constamment sous pression aux magasins dont les locaux de vente et les dépôts attenants atteignent 2 000 m², sauf s'ils gardent au plus 1 000 kg de marchandises combustibles par étage dans les locaux de vente. Le SPF Emploi y ajoute une nuance : quand des produits inflammables sont stockés dans l'espace de vente, ce sprinklage ne peut pas être considéré comme suffisant, parce qu'il n'est pas forcément adapté aux feux d'hydrocarbures. Les parkings neufs de plus de 250 m² reçoivent à chaque niveau un type de protection qui peut comprendre le sprinklage, et les niveaux enterrés à plus de 21 m l'imposent avec le désenfumage. Pour les bâtiments industriels neufs, les normes de base ne l'imposent pas, mais elles autorisent de bien plus grands compartiments quand ils sont sprinklés.
Bâtiment existant : l'assureur et l'analyse des risques
Les normes de base ne visent que les constructions nouvelles. Pour un bâtiment existant, l'exigence peut venir de l'assureur ou, pour un magasin, du RGPT. Assuralia, qui représente la quasi-totalité des assureurs actifs en Belgique, publie des prescriptions indicatives pour les installations sprinkler ; chaque assureur peut en adopter d'autres, et c'est souvent sa visite qui déclenche le projet. Tout employeur doit en outre, par son analyse des risques, repérer comment un incendie pourrait se propager et décider des mesures qui préviennent ou limitent ce risque ; le Code du bien-être au travail ne cite pas les sprinklers, mais cette analyse peut conduire à les envisager. Chaque cas, et le poids de l'assureur, sont détaillés sur la page normes sprinkler et obligations en Belgique.
Quelle norme pour un réseau sprinkler en Belgique ?
Le texte de référence est la NBN EN 12845:2015+A1:2020, la version belge de la norme européenne, disponible en français et en néerlandais. Elle couvre la conception, l'installation et la maintenance des installations sprinkleur, et elle vaut aussi pour les extensions et les modifications d'un réseau existant. D'autres référentiels gravitent autour d'elle : la CEA 4001, née chez les assureurs européens et éditée aujourd'hui par VdS, la NFPA 13 venue des États-Unis, et les fiches FM Global. Le cahier des charges type des bâtiments de la Wallonie retient la NBN EN 12845 et laisse chaque projet y ajouter l'une de ces règles ; pour les parkings, les normes de base acceptent la NBN EN 12845 ou la NFPA 13. Dans tous les cas, une règle se choisit, puis se suit jusqu'au bout sans emprunter à une autre. Quant au contrôle, dans un bâtiment industriel sprinklé, le réseau est vérifié à la mise en service puis chaque semestre par un organisme de contrôle accrédité ; ailleurs, la périodicité suit la norme retenue et l'assureur. Pour savoir quel texte vous concerne et ce qu'en attend votre assureur, voyez notre page normes de sprinklage NBN EN 12845.
Les référentiels cités par le cahier des charges wallon
Cahier des charges type des bâtiments de la Wallonie, poste 66.32.5 : la norme de conception, puis les documents qu'un projet peut rendre d'application.
NBN EN 12845:2015+A1
- Place dans le cahier des chargesConception, installation et maintenance
- Quand elle s'appliquePour toute installation du cahier des charges
CEA 4001 ou FM Global DS 2-0
- Place dans le cahier des chargesDocuments de référence complémentaires
- Quand elle s'appliqueSi le cahier des charges le précise
NFPA 13
- Place dans le cahier des chargesDocument de référence complémentaire
- Quand elle s'appliqueSi le cahier des charges le précise

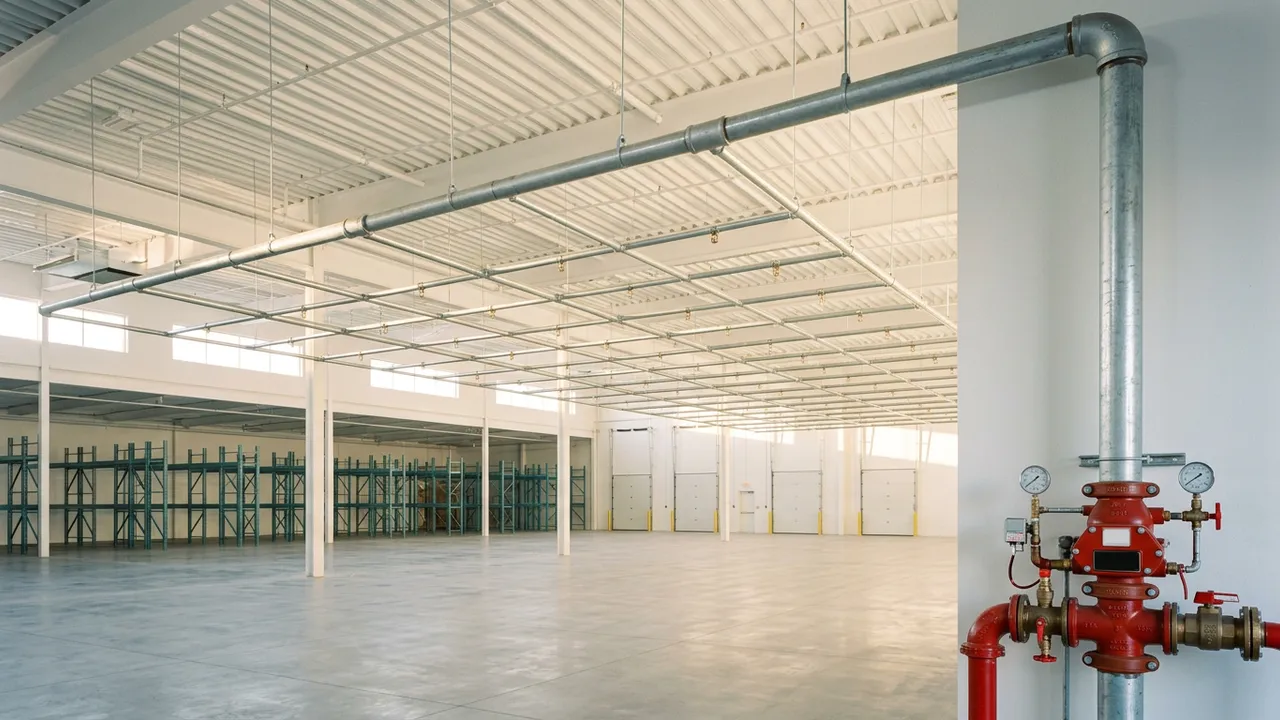

Les éléments d'un réseau : tête, tuyauterie, poste de contrôle, réserve et pompes
Un réseau sprinkler se lit de l'eau vers la tête. En amont, l'alimentation : le réseau public quand il donne assez de débit et de pression, sinon une réserve sur le site, cuve ou bassin, avec un groupe de pompage. Vient ensuite la conduite d'alimentation, généralement de 100 à 300 mm de diamètre selon le cahier des charges type wallon. Le poste de contrôle est le cœur de l'installation : ses vannes, son dispositif d'alarme et ses manomètres permettent de surveiller le réseau, de l'isoler et de l'essayer. Au-delà du poste, la tuyauterie se divise en colonnes et en branches calculées pour amener le débit voulu jusqu'à chaque zone. Au bout, les têtes, montées aux distances fixées par la règle de conception. La série NBN EN 12259 couvre ces composants : sprinkleurs, postes d'alarme hydrauliques, postes sous air, turbines d'alarme et indicateurs de passage d'eau. Chaque maillon compte : une vanne mal positionnée ou une réserve à moitié vide suffisent à priver les têtes d'eau. Le relevé que la norme demande chaque semaine figure sur notre page entretien de sprinklage. C'est toute cette chaîne que nous étudions et posons lors d'une installation de sprinklage.
De la source d'eau à la tête
Description d'un système sprinkler par l'ANPI (page « Hydraulique - Sprinkler »).
Source d'eau
Une ou plusieurs sources d'eau appropriées et fiables.
Conduite d'alimentation
Elle relie ces sources au poste de contrôle, en amont.
Poste de contrôle
Après lui, les canalisations sont remplies d'eau, d'air sous pression ou d'un gaz inerte.
Réseau calculé
Des tuyauteries calculées qui traversent l'ensemble du bâtiment.
Têtes
Montées à des distances et pour des surfaces prescrites.
Sous eau, sous air, déluge, ESFR
L'ANPI classe les installations sprinkler en cinq familles : sous eau, sous air, alternatives, à pré-action, et en dérivation sous air ou alternatives. Le réseau sous eau reste plein d'eau sous pression ; une source néerlandaise de prix le donne comme le plus courant et le moins cher. Le réseau sous air contient de l'air ou de l'azote sous pression et sert là où l'eau gèlerait : parking, entrepôt non chauffé, quai de chargement. Quand une tête s'ouvre, l'air s'échappe d'abord, puis l'eau envahit le réseau. La pré-action ajoute une confirmation : même si une tête s'ouvre, l'eau n'entre dans les tuyaux qu'après le signal d'un système de détection, ce qui la destine aux salles informatiques, aux musées et aux marchandises qui craignent l'eau. Le déluge fonctionne autrement : tous les sprinklers de la zone s'activent en même temps, sur ordre de la détection, pour des zones à haut risque, et il sort du champ de la NBN EN 12845. L'ESFR, enfin, désigne une tête conçue pour éteindre un feu de stockage en hauteur, que nous traitons sur la page sprinklage d'entrepôt ESFR et rayonnages.
Trois façons d'attendre le feu
Principe des installations sous eau, sous air et à pré-action, tel que le décrit un installateur actif en Belgique et au Luxembourg.
Sous eau
- Au repos, dans les tuyauxEau sous pression
- Ce qui libère l'eauL'ampoule d'une tête qui éclate sous la chaleur
Sous air
- Au repos, dans les tuyauxAir ou azote sous pression
- Ce qui libère l'eauUne tête qui s'ouvre : l'air sort, l'eau remplit le réseau
Pré-action
- Au repos, dans les tuyauxAir
- Ce qui libère l'eauUne tête ouverte, confirmée par un système de détection
Sprinkler, dévidoir et détection : qui fait quoi
Trois équipements se croisent dans un bâtiment d'entreprise et on les confond souvent. Le dévidoir mural est un moyen de première intervention : les normes de base le décrivent, avec l'extincteur, comme destiné à être manœuvré par l'occupant. Il suppose donc quelqu'un sur place et un feu encore petit. La détection automatique repère l'incendie et signale sa localisation ; l'annexe 6 l'exige dans les bâtiments industriels, des avertisseurs manuels suffisant pour ceux de classe A qui ne dépassent pas 2 000 m². Elle alerte et commande des équipements, mais elle n'éteint rien. Dans un bâtiment industriel, elle est contrôlée à la mise en service puis tous les trois ans par un organisme accrédité. Le sprinklage, lui, agit sur le feu sans personne. Dans un compartiment industriel sprinklé, c'est d'ailleurs la vanne d'alarme du réseau qui commande l'évacuation des fumées et de la chaleur, à la place de la détection. Les signaux de la détection et de l'extinction automatique y sont placés sous la surveillance permanente de personnes compétentes, sur place, à distance ou les deux, pour que le service d'incendie soit prévenu. Les trois se complètent, et aucun ne remplace les deux autres.
Dévidoir, détection, sprinklage : trois rôles
Annexe 2 des normes de base (point 6.8.5.1) pour le dévidoir ; annexe 6 (points 5.2, 5.2.1 et 5.3.2) pour la détection et le sprinklage en bâtiment industriel.
Dévidoir mural
- RôleMoyen de première intervention
- À retenirManœuvré par l'occupant
Détection automatique
- RôleSignale l'incendie et sa localisation
- À retenirDétecteurs choisis selon les risques présents
Sprinklage
- RôleExtinction automatique
- À retenirSa vanne d'alarme commande l'EFC en bâtiment industriel
Budget d'un sprinklage et étude de votre bâtiment
Le prix d'un sprinkler incendie ne se lit pas au mètre carré d'un catalogue : la hauteur du bâtiment, l'eau disponible, les rayonnages et l'exigence de l'assureur font varier le budget d'un projet à l'autre. Les fourchettes publiées, belges d'abord, puis néerlandaises, françaises et britanniques, sont réunies avec leur source et leur date sur notre page prix d'un sprinkler incendie. Aucun de ces montants n'est un devis : ils situent un ordre de grandeur et montrent quels postes pèsent le plus, la réserve d'eau et les pompes en tête quand le réseau public ne suffit pas. Pour passer à votre cas, quatre pages prennent le sujet par un bout différent : l'installation de sprinklage pour un réseau neuf ou une extension, les normes et exigences d'assureur pour savoir quelle règle s'applique, l'entretien de sprinklage pour un réseau déjà en place, et le sprinklage d'entrepôt en ESFR pour le stockage en hauteur. Si vous préférez aller droit au but, décrivez votre bâtiment : activité, surface, hauteur de stockage et éventuelle remarque de l'assureur suffisent pour ouvrir l'étude.
