Sprinklage d'entrepôt : têtes ESFR et sprinklers en rayonnage
Dans un entrepôt à stockage en hauteur, trois questions décident du réseau : la hauteur de stockage, le mode de rangement, en rayonnages ou en masse, et la nature des marchandises. Les têtes ESFR sont conçues pour éteindre un feu de stockage depuis la toiture, là où un réseau classique le contrôle, parfois avec des sprinklers dans les rayonnages. Nous étudions le réseau à partir de votre plan de stockage.
Entrepôts : ESFR et rayonnages

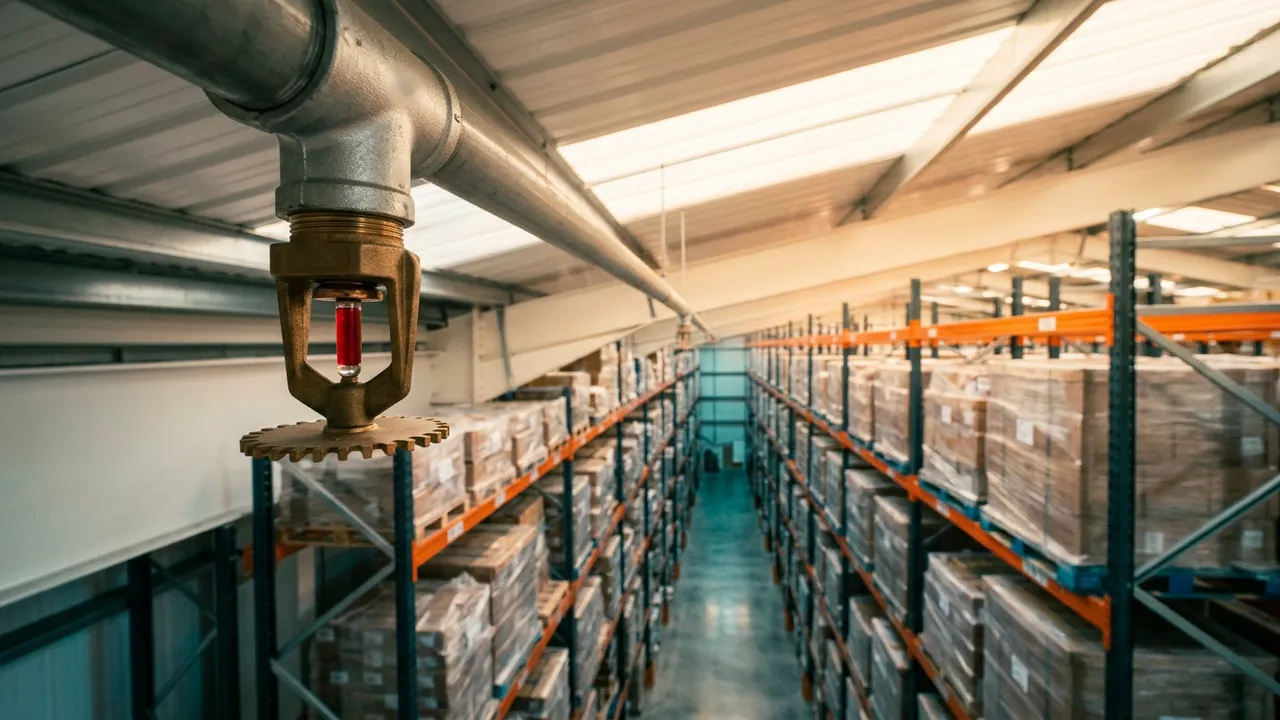

ESFR : une tête faite pour éteindre, pas seulement contrôler
ESFR veut dire Early Suppression, Fast Response : extinction précoce, réponse rapide. Là où un sprinkleur classique est conçu pour contrôler et circonscrire un incendie, le cahier des charges type des bâtiments wallons range l'ESFR parmi les systèmes conçus pour l'éteindre, avec la mousse, le déluge et le gaz. Un fabricant en décrit le principe : sous son déflecteur, la tête projette en demi-sphère des gouttes à forte quantité de mouvement, qui traversent le panache de gaz chauds pour mouiller directement la marchandise qui brûle, tout en refroidissant l'air dès le début d'un feu de stockage difficile. Le même fabricant les recommande pour les entrepôts et note que, dans de nombreuses configurations, elles protègent le stockage depuis la seule toiture, sans sprinklers dans les rayonnages. « Dans de nombreuses configurations » ne signifie pas toujours : c'est la disposition du stockage qui tranche, et l'étude qui le vérifie avant toute commande de matériel.
Hauteur, rangement, marchandises : ce que l'étude lit d'abord
Avant de parler de têtes, nous posons trois questions. La hauteur de stockage, d'abord, lue avec la hauteur sous toiture : une source belge de prix cite la hauteur du bâtiment et la présence de rayonnages parmi les premiers facteurs qui font varier une installation. Le mode de rangement, ensuite : palettes en rayonnages, étagères pleines, stockage en masse au sol ou en piles ne se protègent pas de la même manière, et c'est ce point qui décide de l'ajout éventuel de sprinklers à l'intérieur des rayonnages. La nature des marchandises, enfin : les normes de base classent un compartiment industriel selon sa charge calorifique, en classe A jusqu'à 350 MJ/m², en classe B jusqu'à 900 MJ/m² et en classe C au-delà, et l'assureur regarde de près ce que vous stockez et dans quel emballage. Une réponse approximative suffit pour ouvrir l'étude ; les valeurs exactes viennent ensuite de votre plan d'implantation et de la liste de vos familles de produits.
Ce que le sprinklage change pour un entrepôt neuf
Pour un entrepôt neuf, l'annexe 6 de l'arrêté royal du 7 juillet 1994, consacrée aux bâtiments industriels, ne rend pas le sprinklage obligatoire, mais elle en tient compte à chaque étape. Un compartiment sprinklé peut contenir une charge calorifique six fois plus élevée : 34 200 GJ au lieu de 5 700 GJ. Pour un entrepôt de classe C d'un seul niveau, dont la structure résiste au feu au moins 30 minutes, la surface autorisée passe de 5 000 à 30 000 m². La distance à parcourir jusqu'à une sortie s'allonge, et la distance entre les façades de deux bâtiments voisins est divisée par deux. Pour une activité logistique qui a besoin d'un grand hall d'un seul tenant, le sprinklage est souvent ce qui rend le projet possible. L'annexe s'applique aux bâtiments industriels et aux extensions dont la demande de construction a été introduite à partir du 15 août 2009.
Compartiment industriel : sans et avec sprinklers
Valeurs de l'annexe 6 des normes de base (points 3.2, 3.3 et 7.2.1), hors majoration de 60 % permise pour certaines surfaces avec une accessibilité améliorée.
Sans sprinklers
- Charge calorifique maximale d'un compartiment5 700 GJ
- Entrepôt de classe C d'un niveau, structure R 30 ou plus5 000 m²
- Distance totale jusqu'à une sortie60 m
Avec sprinklers
- Charge calorifique maximale d'un compartiment34 200 GJ
- Entrepôt de classe C d'un niveau, structure R 30 ou plus30 000 m²
- Distance totale jusqu'à une sortie90 m
Têtes ESFR ou sprinklers classiques : l'effet sur le désenfumage
Le choix de la tête a une conséquence qu'on découvre souvent trop tard. L'annexe 6 impose en principe une installation d'évacuation de fumées et de chaleur, dite EFC, dans les bâtiments industriels. Elle en dispense notamment les compartiments équipés d'une installation de sprinklers ESFR, au même titre que ceux protégés par brouillard d'eau, mousse ou gaz. Avec des sprinklers classiques, l'EFC reste due, sauf pour certains compartiments de classe A ou B selon leur surface, et elle est alors commandée automatiquement par la vanne d'alarme du réseau. La détection incendie du bâtiment, elle, reste exigée dans les deux cas. Et quelle que soit la tête, une installation de sprinklers dans un bâtiment industriel est contrôlée à la mise en service puis chaque semestre par un organisme de contrôle accrédité. Ce point pèse dans la comparaison des variantes, au même titre que le coût des têtes et de l'eau : nous le mettons sur la table dès l'étude.
Sprinklers classiques ou ESFR : ce que dit l'annexe 6
Points 5.2, 5.3, 5.3.2 et 5.4 de l'annexe 6 des normes de base (bâtiments industriels).
Sprinklers classiques
- Évacuation de fumées et de chaleur exigée, sauf certains compartiments de classe A ou B
- EFC commandée par la vanne d'alarme des sprinklers
- Contrôle à la mise en service, puis chaque semestre
Sprinklers ESFR
- Compartiment dispensé d'EFC (point 5.3)
- Détection incendie du bâtiment toujours due (point 5.2)
- Contrôle à la mise en service, puis chaque semestre
Sprinklers en rayonnage : quand les ajouter ?
Quand la toiture ne suffit pas, l'eau descend dans le stockage : des sprinklers montés à l'intérieur des rayonnages, en complément du réseau sous toiture. On y vient lorsque la hauteur, la marchandise ou le type d'étagère empêchent l'eau venue d'en haut d'atteindre le foyer. Ces têtes vivent au milieu de la manutention : leur position tient compte des palettes, des chariots et des réaménagements à venir, sans quoi chaque changement d'implantation remet l'étude en cause. La distance à laisser libre entre les têtes et le haut des charges est fixée par la règle de conception retenue, et elle se respecte ensuite au quotidien par ceux qui rangent. Nous dessinons ce réseau avec votre plan d'implantation et votre responsable logistique, niveau de lisse par niveau de lisse, puis nous remettons un plan simple qui montre les zones à garder libres.
ESFR : quel référentiel en Belgique ?
La NBN EN 12845:2015+A1:2020, référence belge, ne concerne que les types de sprinkleurs spécifiés dans l'EN 12259-1. La série européenne s'est enrichie en 2024 d'une partie 2 consacrée à la conception et à l'installation des systèmes ESFR et CMSA, publiée au Royaume-Uni sous la référence BS EN 12845-2:2024. Un assureur peut, de son côté, demander la CEA 4001 ou s'appuyer sur les fiches FM Global. Pour un entrepôt, le texte se choisit donc avec l'assureur, puis s'applique d'un bout à l'autre, sans emprunts à un autre : c'est la condition d'une réception sans surprise. Votre étude précisera noir sur blanc sur quel texte le réseau est calculé. La page normes sprinkler et exigences d'assureur détaille ces référentiels et ce qu'attendent les assureurs.
Budget et prochaine étape pour votre entrepôt
Protéger un entrepôt à stockage en hauteur coûte plus que protéger des bureaux : les sources de prix néerlandaises et françaises que nous avons lues le montrent toutes deux, et une source belge place les rayonnages parmi les facteurs qui font varier le budget. Les montants publiés, avec leur pays, leur TVA et leur date, sont regroupés sur notre page prix d'un sprinkler incendie et coût d'un sprinklage. Pour un chiffre qui colle à votre bâtiment, envoyez-nous votre plan de stockage : hauteur sous toiture, hauteur de stockage, type de rayonnage et familles de marchandises. Le réseau se pose ensuite comme toute installation de sprinklage, avec sa réserve et ses pompes, puis passe sous contrat d'entretien. Les notions de base, du fonctionnement d'une tête aux types de réseaux, sont dans notre guide du sprinkler incendie.
