Tête sprinkler : les familles de têtes et leurs usages
En bref. Une tête sprinkler est une petite buse fermée par un élément sensible à la chaleur, ampoule de verre ou fusible métallique selon le modèle. Les familles se distinguent par leur position (pendante, debout, murale), leur intégration au plafond (apparente, encastrée, cachée), leur débit (facteur K) et leur réaction à la chaleur. En Belgique, elles relèvent de la NBN EN 12259-1, et c'est l'étude qui choisit la bonne pour chaque zone.
Vue d'en bas, une tête de sprinkler ressemble à une autre. Pourtant, le choix du modèle change la quantité d'eau délivrée, la forme de la pulvérisation et la place de la tête par rapport au plafond. Voici les familles que vous croiserez sur un plan, et ce qui les distingue.
De quoi est faite une tête ?
Une tête classique se compose d'un corps fileté vissé sur la canalisation, d'un orifice calibré, d'un obturateur qui ferme cet orifice, d'un élément thermosensible qui maintient l'obturateur, et d'un déflecteur qui brise le jet. La fiche technique d'une tête pendante courante, la Viking VK102, en donne un exemple : corps en laiton, déflecteur en bronze ou en cuivre, ampoule de verre de 5 mm de diamètre nominal.

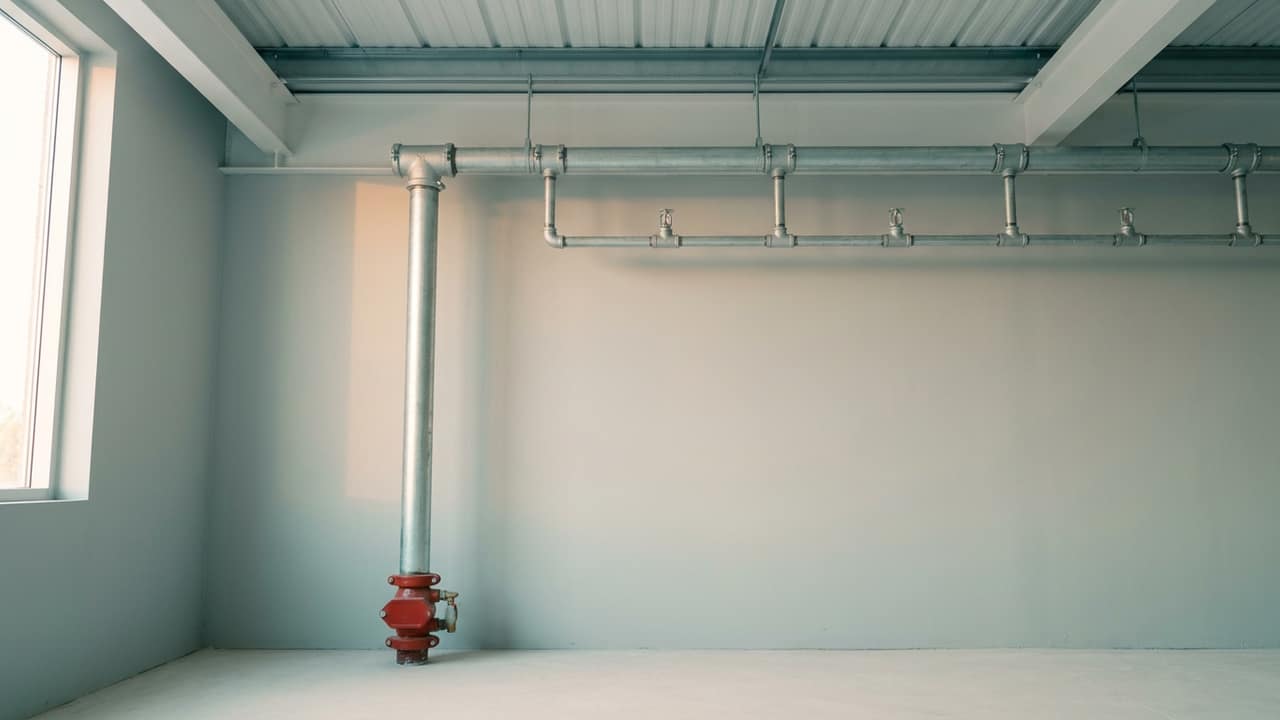

Son fonctionnement est décrit simplement par le fabricant : sous l'effet de la chaleur, le liquide de l'ampoule se dilate et brise le verre, ce qui libère l'obturateur ; l'eau frappe le déflecteur et forme une pulvérisation régulière. Pour voir la place de la tête dans l'ensemble du réseau, en aval du poste de contrôle et de la réserve d'eau, notre page de référence reprend chaque maillon.
En Belgique comme ailleurs en Europe, les têtes relèvent de la NBN EN 12259-1. La NBN EN 12845 ne vise que les têtes décrites dans cette norme.
Ce qu'on lit sur la fiche technique d'une tête
Exemple d'une tête pendante à réponse standard, fiche du fabricant révision 02 de novembre 2023. Chaque modèle a sa propre fiche.
Caractéristiques
- Facteur K nominal 5,6 (80,6 en métrique, pression en bar)
- Pression de service maximale 12 bar
- Ampoule de verre de 5 mm de diamètre nominal
Homologations listées
- Approbation FM et homologation VdS
- Approbation LPCB
- Marquage CE selon l'EN 12259-1
Les grandes familles, selon la position

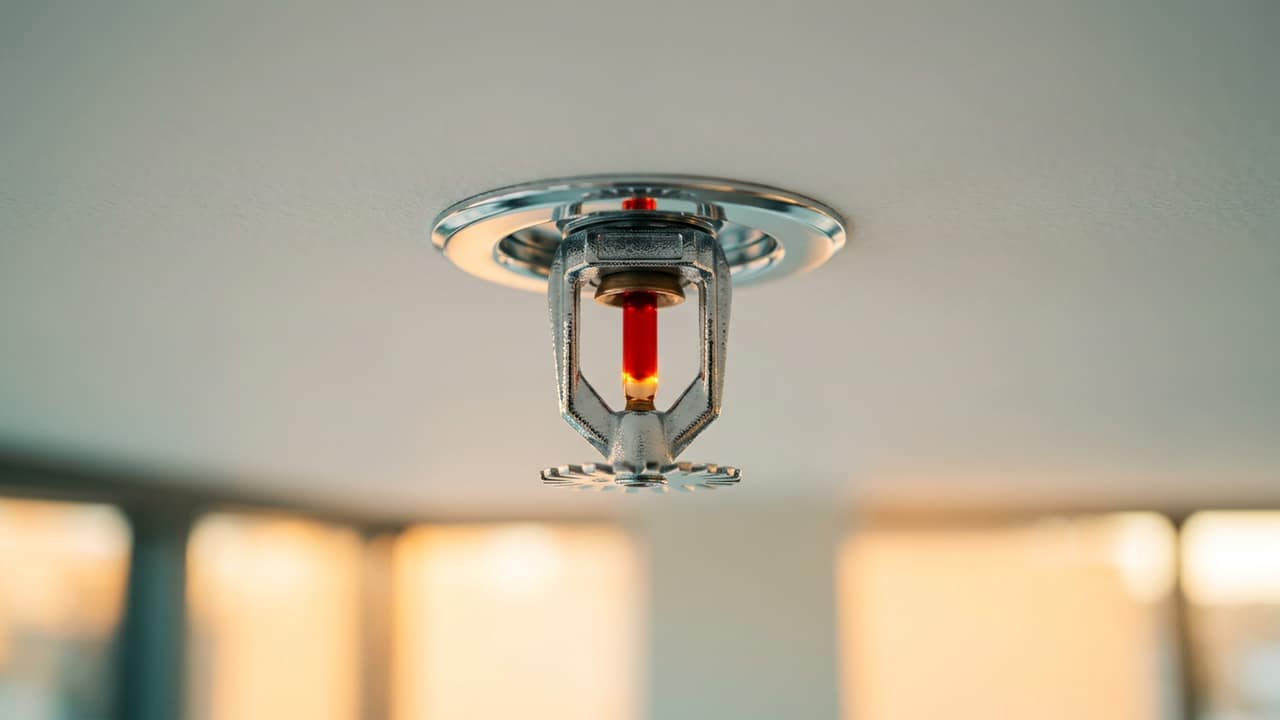

La tête pendante pend sous la canalisation. On la trouve souvent dans les bureaux et les zones à faux plafond, où la tuyauterie reste cachée et seule la tête dépasse.
La tête debout est montée au-dessus de la canalisation, déflecteur vers le haut. C'est la configuration classique d'un hall à toiture apparente : la tuyauterie court sous la toiture et l'eau est d'abord projetée vers le haut avant de retomber.
La tête murale se fixe près d'un mur et projette l'eau vers l'avant. Elle rend service dans les couloirs et les petits locaux, là où tirer une canalisation au milieu du plafond serait compliqué.
Apparente, encastrée ou cachée : l'intégration au plafond

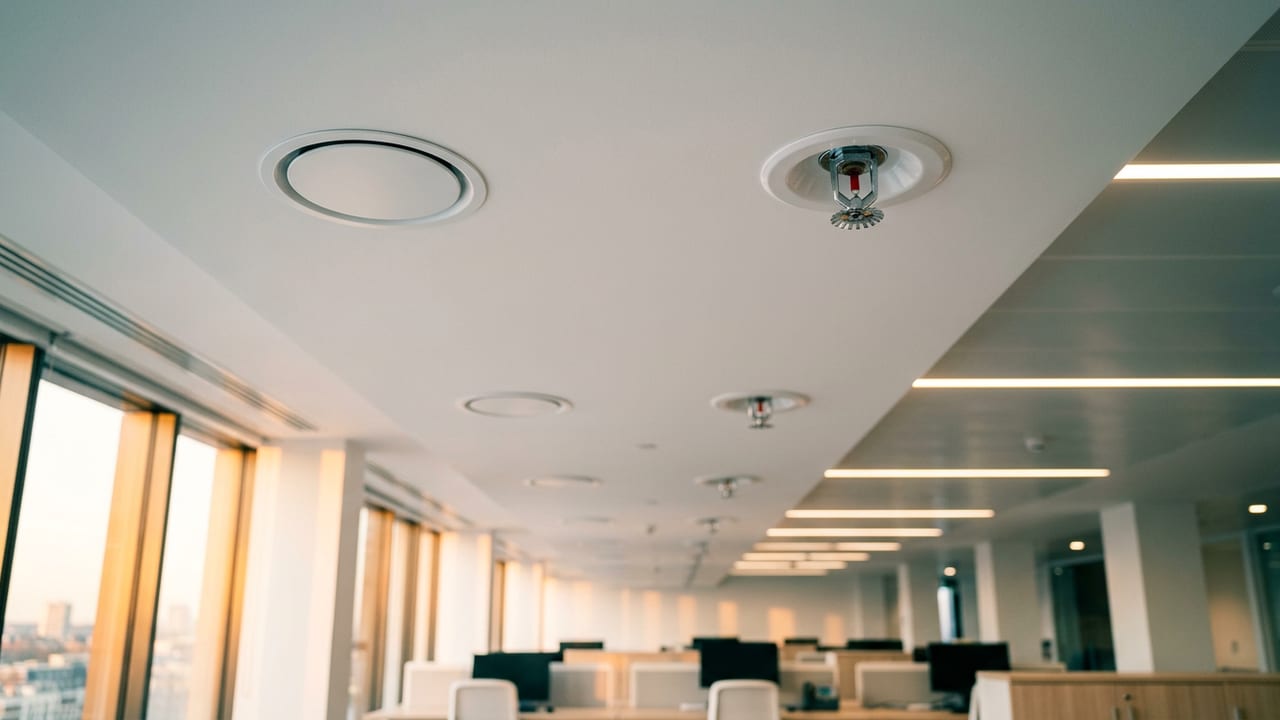

Dans les zones finies (accueil, bureaux, commerces), l'aspect compte. Une tête peut rester apparente, être partiellement encastrée dans une rosace, ou être cachée derrière une plaque de recouvrement qui tombe à la chaleur. Ces variantes n'ont pas les mêmes performances ni les mêmes contraintes de pose : l'étude vérifie que le modèle retenu convient au risque de la zone, pas seulement au goût de l'architecte.
Un point pratique concerne l'exploitant : lors de travaux de peinture ou de faux plafond, une tête encastrée ou cachée ne se peint pas et ne se recouvre pas. Une plaque collée ou une couche de peinture peut l'empêcher de fonctionner.
Débit, sensibilité et têtes d'entrepôt
Deux têtes de même forme peuvent délivrer des quantités d'eau très différentes. Le facteur K relie le débit à la pression : plus il est grand, plus la tête débite à pression égale. La fiche de la VK102 indique par exemple un facteur K nominal de 5,6 en unités américaines, soit 80,6 en unités métriques quand la pression est exprimée en bar.

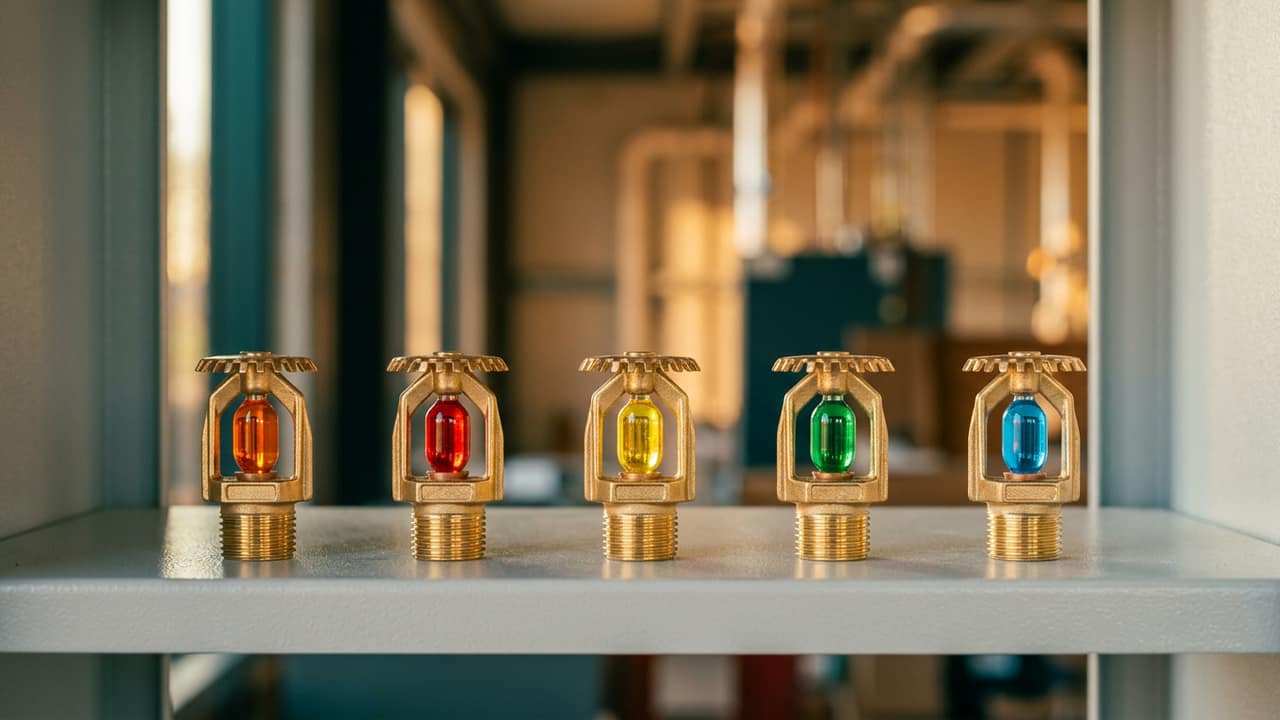

Les têtes se distinguent aussi par leur sensibilité. Une tête « à réponse standard » et une tête « à réponse rapide » ne réagissent pas à la même vitesse à une montée de chaleur. Enfin, chaque tête a une température de déclenchement, lisible à la couleur de son ampoule ; nous y consacrons un article à part.
Les entrepôts à grande hauteur utilisent souvent des familles spécifiques, conçues pour délivrer beaucoup d'eau rapidement au-dessus des marchandises. Les têtes ESFR, à réponse rapide et à grand débit, en sont l'exemple le plus connu. Au niveau européen, une partie 2 de l'EN 12845, publiée en 2024 selon la fiche du BSI, est consacrée à la conception des systèmes ESFR et CMSA. Sa reprise officielle en Belgique reste à confirmer.
Quand le plafond ne suffit pas, des têtes sont ajoutées dans les rayonnages eux-mêmes. Ce choix dépend de la hauteur, du type de rayonnage et des marchandises.
Comment l'étude choisit
Le choix d'une tête ne se fait jamais sur catalogue seul. L'étude part de la classe de risque de la zone, de la hauteur sous plafond, des obstacles (poutres, gaines, luminaires) et de la règle de conception imposée. Elle vérifie ensuite que le modèle est homologué pour cet usage et pour la règle retenue, chaque approbation ayant ses propres conditions d'emploi.
Une règle pratique à retenir : dans un magasin de détail soumis à l'article 52 du RGPT, un espace libre d'au moins 60 cm doit exister autour de chaque tête. Un rayonnage trop haut ou une décoration suspendue peut suffire à gêner la pulvérisation.
Notre page installation de sprinklage décrit comment nous passons de l'étude à la pose, et la page sprinklage d'entrepôt ESFR traite des stockages hauts. Le nombre et le type de têtes pèsent dans le devis : voyez la page postes de prix d'un réseau sprinkler.
Un plafond particulier, une zone à finition soignée ou des rayonnages à protéger ? Décrivez-les dans le formulaire, photos à l'appui si vous le souhaitez, et nous vous indiquerons les familles de têtes qui conviennent.
