Comprendre le sprinkler

Schéma d'un réseau sprinkler, de la réserve à la tête

6 min de lectureComprendre le sprinkler
Colonne montante galvanisée partant d'une vanne rouge au sol et rejoignant sous la toiture une conduite qui alimente des têtes de sprinkler

En bref. Un réseau sprinkler suit le trajet de l'eau : une réserve ou un raccordement, des pompes si la pression manque, une conduite principale (généralement de 100 à 300 mm de diamètre), un poste de contrôle avec vannes et alarme, puis un réseau de canalisations qui porte les têtes. En Belgique, chaque composant relève d'une partie de la série NBN EN 12259, et l'ensemble est conçu selon la NBN EN 12845.

Sur un plan d'étude, un réseau sprinkler ressemble à un arbre de traits rouges. Pour un exploitant, il est plus simple de le lire dans l'ordre où l'eau le parcourt, de la réserve jusqu'à la tête qui s'ouvre. C'est ce que fait cet article. Comprendre ce trajet aide aussi à lire un devis : chaque poste du chiffrage correspond à un morceau du schéma.

Les trois blocs d'une installation

Le cahier des charges type des bâtiments de la Wallonie donne une définition simple. Une installation sprinkler se compose de trois éléments principaux : la réserve en eau, la conduite principale qui relie la réserve à l'installation, et l'installation sprinkler proprement dite, c'est-à-dire le système d'alarme, le réseau de conduites et les têtes. Chacun de ces blocs est repris en détail dans le guide complet du sprinkler incendie, avec les normes qui s'y rattachent.

Le trajet de l'eau dans un réseau sprinkler

Découpage repris du cahier des charges type des bâtiments de la Wallonie et des composants de la série NBN EN 12259.

  1. Réserve en eau

    Réseau public, cuve ou bassin, avec les pompes si la pression manque.

  2. Conduite principale

    Relie la réserve à l'installation ; diamètre généralement de 100 à 300 mm.

  3. Poste de contrôle

    Vannes, clapet d'alarme, turbine ou gong hydraulique.

  4. Réseau et têtes

    Canalisations sous toiture ou plafond, têtes selon la NBN EN 12259-1.

Source : Service public de Wallonie, CCTB 01.09, poste 66.32.5, consultée le 29/09/2026.

L'alimentation : réserve, raccordement et pompes

Tout commence par l'eau disponible. Certains sites peuvent se raccorder au réseau public, si le distributeur garantit la pression et le débit nécessaires. D'autres ont besoin d'une réserve propre (cuve, bassin) et d'un groupe de pompage. Le cahier des charges type wallon demande d'ailleurs que le système soit arrêté en concertation avec le service d'incendie et avec la société distributrice d'eau.

Le choix entre raccordement et réserve n'est pas que technique. Un raccordement dépend d'un réseau que l'on ne maîtrise pas ; une réserve demande de la place, un local pour les pompes et un entretien. L'étude compare les deux sur toute la durée de vie du bâtiment.

Les pompes démarrent automatiquement quand la pression baisse dans le réseau. La norme impose de le vérifier chaque semaine : on réduit la pression sur le dispositif de démarrage pour simuler l'ouverture d'une tête, et la pompe doit partir. Pour un moteur diesel, l'essai hebdomadaire dure 20 minutes ou la durée recommandée par le fournisseur, suivies d'un redémarrage manuel immédiat.

Le poste de contrôle : le carrefour du réseau

Entre l'alimentation et le réseau, le poste de contrôle réunit les vannes principales, le clapet (ou soupape) d'alarme et l'alarme hydraulique. Au repos, rien ne bouge. Quand une tête s'ouvre, l'eau se met à couler, le clapet se soulève et l'alarme se déclenche. Les vannes principales restent ouvertes en permanence : une vanne fermée par oubli après des travaux met toute une zone hors service, d'où l'intérêt de vérifier leur position chaque semaine.

Ces composants ont chacun leur norme dans la série NBN EN 12259 : postes d'alarme hydrauliques (partie 2), postes d'alarme sous air pour les zones exposées au gel (partie 3), turbines hydrauliques d'alarme (partie 4) et indicateurs de passage d'eau, qui signalent quelle zone est en train de débiter (partie 5).

Sur un site étendu, l'eau n'arrive pas forcément par une seule porte d'entrée : le réseau peut se partager entre plusieurs postes, chacun avec ses vannes et son alarme. On ferme alors un secteur pour travaux sans priver d'eau le reste du bâtiment.

Dans un bâtiment industriel sprinklé soumis aux normes de base, la vanne d'alarme joue un rôle de plus : c'est elle qui commande automatiquement l'évacuation des fumées et de la chaleur du compartiment.

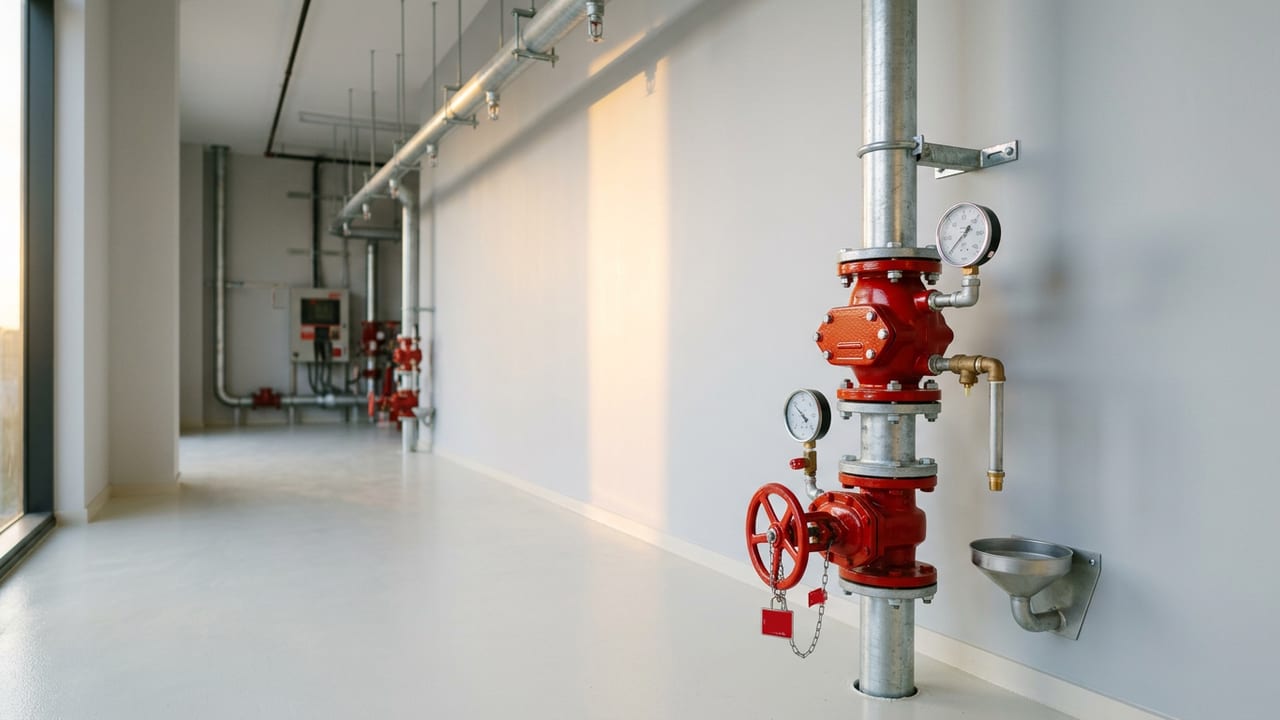

Poste de contrôle sprinkler neuf contre un mur clair : conduite galvanisée qui sort du sol, vanne rouge à volant cadenassée ouverte, clapet d'alarme rouge avec ses deux manomètres, vidange vers un entonnoir et colonne qui remonte vers le plafond

Le réseau de distribution et les têtes

Depuis le poste, des colonnes montantes puis des canalisations de diamètre décroissant courent sous la toiture ou le plafond. Le tracé, les diamètres et l'espacement des têtes sortent du calcul hydraulique : il vérifie que les têtes les plus défavorisées, souvent les plus éloignées, reçoivent assez d'eau.

Deux dessins coexistent : le réseau ramifié, où l'eau suit un seul chemin jusqu'à chaque tête, et le réseau maillé, où les canalisations forment des boucles et où l'eau arrive par plusieurs côtés. Les tuyaux sont tenus par des supports fixés à la structure, dimensionnés pour le poids de l'eau.

Au bout de la chaîne, les têtes restent fermées tant qu'elles ne sont pas chauffées. Chacune réagit seule : seules les têtes exposées à la chaleur s'ouvrent. La série NBN EN 12259-1 couvre ces têtes, et la NBN EN 12845 ne vise que celles-là.

Lire le schéma de votre propre installation

Le dossier d'une installation bien documentée contient les plans du réseau, le schéma des commandes et des schémas de tuyauterie et d'instrumentation, avec les fiches de chaque composant. Quatre repères suffisent pour s'y retrouver : l'origine de l'eau, l'emplacement du poste de contrôle, les limites de chaque zone et la position des vannes. Les connaître aide à réagir juste, et à expliquer le réseau à un nouvel assureur ou à un repreneur. Gardez un exemplaire papier du plan près du poste de contrôle : en cas d'intervention, c'est là qu'on le cherchera d'abord.

Notre page installation de sprinklage décrit comment nous dessinons un réseau neuf, et la page entretien de sprinklage comment nous le suivons dans le temps. Chaque bloc du schéma a un coût propre, de la réserve aux têtes : la page ce que coûte chaque partie d'un réseau sprinkler les détaille.

Si le schéma de votre bâtiment vous manque ou n'a plus été mis à jour depuis des années, dites-le-nous dans le formulaire : reconstituer un plan fiable fait souvent partie de nos premières missions.

FAQ

Questions fréquentes

Quels sont les éléments principaux d'une installation sprinkler ?

Trois ensembles, d'après le cahier des charges type wallon : une réserve d'eau, une conduite qui l'amène jusqu'au bâtiment, puis l'installation proprement dite avec son alarme, ses canalisations et ses têtes.

Quel est le diamètre de la conduite principale d'un sprinklage ?

Selon le cahier des charges type des bâtiments de la Wallonie, il varie généralement entre 100 et 300 mm. Le diamètre exact résulte du calcul hydraulique de l'installation.

À quoi sert le poste de contrôle d'un réseau sprinkler ?

Il regroupe les vannes et le clapet qui séparent l'alimentation du réseau, et il déclenche l'alarme quand l'eau se met à couler. C'est aussi là que l'exploitant relève les manomètres lors des essais hebdomadaires.

Un réseau sprinkler a-t-il toujours besoin de pompes ?

Non. Tout dépend de la pression et du débit disponibles. Quand le réseau public suffit, le raccordement peut alimenter l'installation ; sinon, une réserve et des pompes prennent la main.
